一、靜態文本——操 作
1. 在控件欄中選擇這個圖標，會出現靜態文本的屬性對話框
2. 設置完屬性值之后，我們點擊確定按鈕，鼠標的光標變?yōu)槭旨埽箧I點擊控件要放置的位置起點，點下之后同時拖動光標，確定控件的區域大小，松開左鍵，則繪制出了控件。
3. 鼠標左鍵雙擊控件或者點擊工具欄中的圖標，則彈出屬性設置界面，用戶可以修改參數。
二、靜態文本——外觀設置
定義：可以設置文本的內容，文本樣式(如斜體、粗體)，還有文本顏色等等外觀
屬性圖
方框內可以設置文本內容，如設置“靜態文本”，下圖所示：

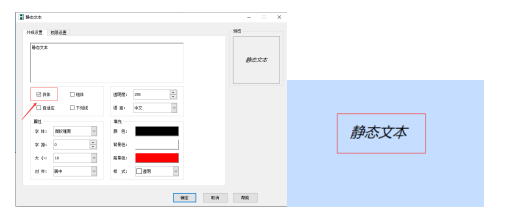

斜體：勾選斜體可以設置文本傾斜，不勾選則不設置，如下圖勾選了斜體：

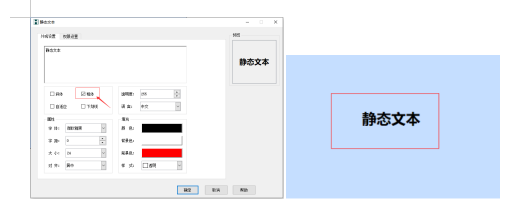

粗體：勾選斜體可以設置文本加粗，不勾選則不設置，如下圖勾選了粗體：

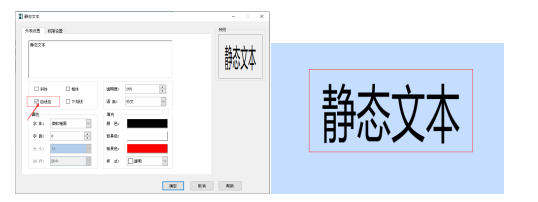

自適應：勾選了自適應，文本會隨著文本框的寬高自動改變字體寬度額高度，如下圖文本自動改變了高度：
下劃線：勾選下劃線可以設置文本加下劃線，不勾選則不設置，如下圖勾選了下劃線：
透明度：當文本樣式不是透明是，修改透明度可以改變文本的底色顏色深淺，如下圖樣式為純色，透明度為100：

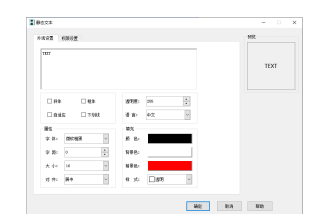

語言：當系統參數中的語言設置了兩種以上時，可在此選項選用其它語言，如下圖設置了英文：
屬性

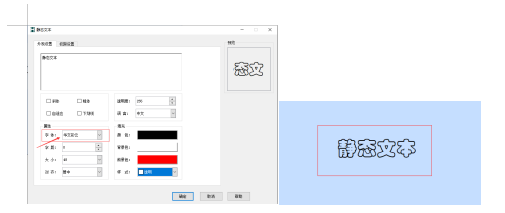

字體：設置靜態文本的字體，如微軟雅黑：
字距：設置靜態文本的文本字間距，如下圖字距為10：

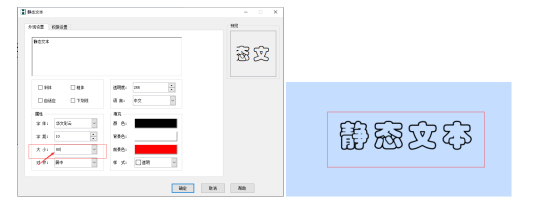

大小：設置靜態文本的文本字體大小，如下圖大小為56：

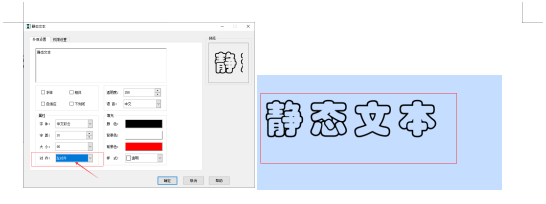

對齊：靜態文本的文本對齊方式，分劇中、左對齊和右對齊三種，如下圖為左對齊
填充
顏色：靜態文本的字體顏色，如下圖為紅色：

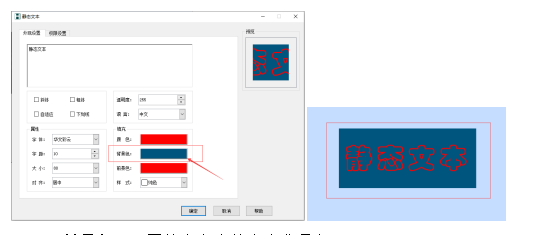

背景色：設置靜態文本的文本前景色，如下圖前景色為藍色：
前景色：設置靜態文本的文本背景色
樣式：設置文本框的樣式，如下圖樣式為縱向?qū)ΨQ過度：
三、靜態文本——權限設置
定義：該設置可以控制靜態文本的顯現/隱藏抓狀態
屬性圖
顯現：控制靜態文本是否顯現/顯示出來，或者隱藏起來，分受位控制和受用戶等級控制兩種方式
受位控制：地址分內部地址和外部地址，分顯現狀態為1和顯現狀態為0兩種方式，兩種狀態相反
顯現狀態為1，當監控位地址為1/ON時靜態文本顯示出來，為0/OFF時隱藏
例如：在畫面上建一個開關位按鈕和一個靜態文本，控件顯現受位控制，地址為L(zhǎng)B10，顯現狀態為1，如圖：
1、當位地址狀態為0/OFF時靜態文本隱藏
2、當位地址為1/ON時靜態文本顯現
受用戶等級控制：當前用戶等級低于設置的有效最低等級時，靜態文本隱藏
當前用戶等級大于設置的有效最低等級時控件顯現出來

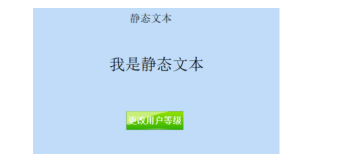

例如：在畫面上建一個靜態文本，顯現為受用戶等級控制且有效最低等級為4級，
在建一個更改用戶等級功能按鈕，如圖
1、當前用戶等級小于設置的有效足底等級時靜態文本隱藏
2、觸摸功能按鈕，將當前用戶等級設置為5級時控件顯現出來
3、彈出鍵盤，輸入密碼修改用戶等級
4、修改用戶等級為5級，靜態文本顯現
附：7寸HMIB32系列觸摸屏PLC一體機選型表
說明：
1、R(T) 繼電器或晶體管輸出，一臺中只能選擇一種，晶體管輸出的支持兩路高速脈沖。
2、PT 是指輸入溫度傳感器為Pt100
3、AD標準信號輸入(12位)，沒有特殊說明，標準型為0-20mA輸入
4、DA輸出(12位)，沒有特殊說明，標準型為0-10V輸出
